Блочно-модульная система охлаждения

Описание

Одним из ключевых направлений компании «Силумин-Восток» является производство низковольтных распределительных устройств (MCC) в блочно-модульном здании для различных отраслей промышленности.

Ранее помещение MCC охлаждалось бытовыми кондиционерами, данное решение было малоэффективно, требовало больших затрат электроэнергии, а также не предназначалось для работы в агрессивных условиях и в зимний период.

Специалисты компании «Силумин-Восток» решили эту задачу путем изготовления промышленной системы охлаждения внешнего исполнения.

Данная система предназначена для поддержания температурного режима от +22 °С до +25 °С в помещении КТП, с учетом суммарного тепловыделения 40 кВт от электротехнического оборудования и частотно-регулируемых приводов. Система была изготовлена специально для золотоизвлекательной фабрики «Долинное» на производственной площадке компании «Силумин-Восток» в Республике Казахстан.

В здании КТП смонтированы семь частотных преобразователей Danfoss серии MD-302 мощностью 75-400 кВт, которые предназначены для управления технологическим оборудованием обогатительной фабрики: мельницами, дробилками, конвейерами, насосами и др.

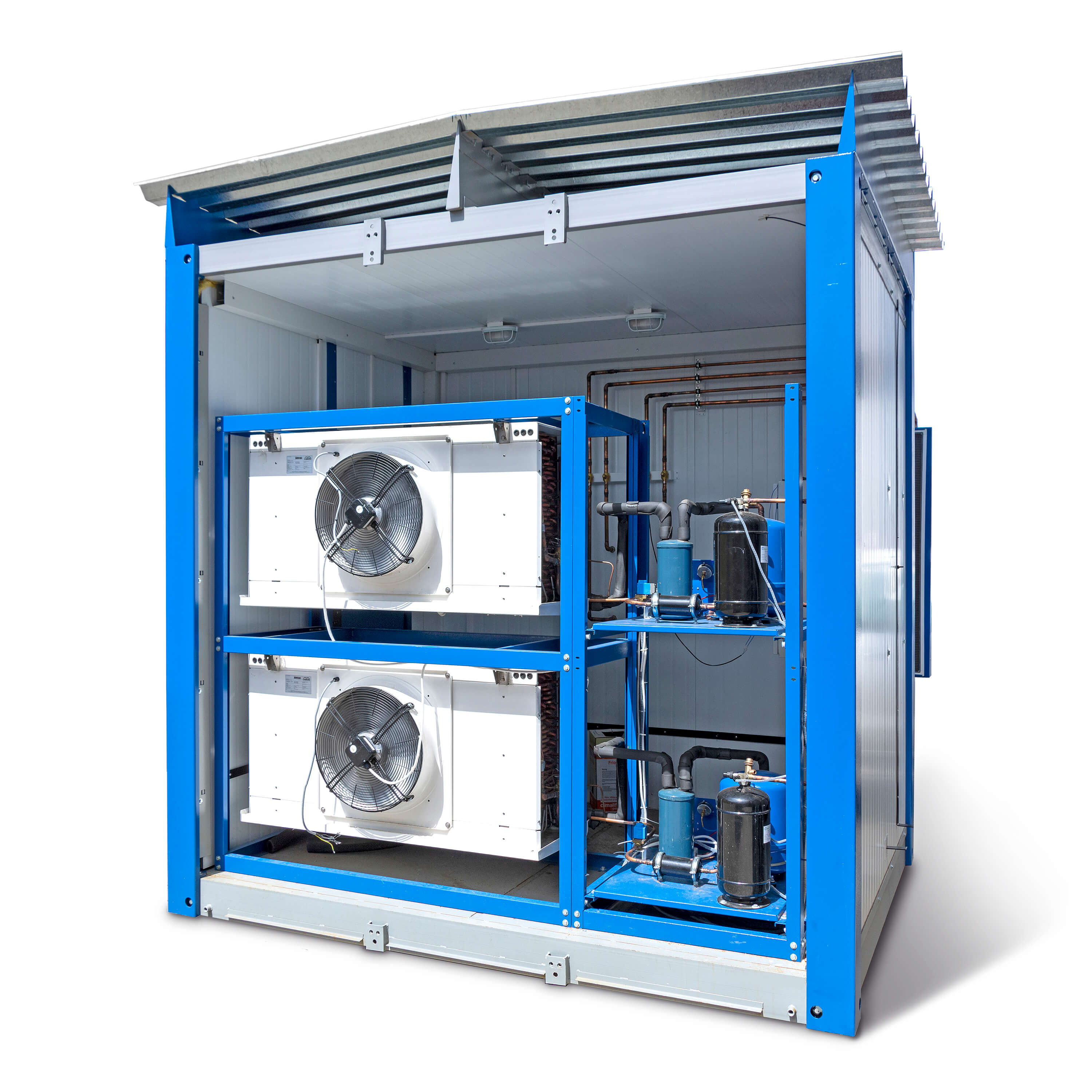

Система охлаждения представляют собой установку полной заводской готовности, включающей в себя две независимые установки холодопроизводительностью по 25 кВт каждая. В данном проекте применялись компрессора, запорная и регулирующая арматура, терморегулирующие вентиля, реле давления, микроконтроллеры и электротехнические компоненты фирмы Danfoss.

Конденсаторы воздушного охлаждения на базе алюминиевых микроканальных теплообменников, разработаны инжиниринговой компанией «Силумин-Восток». Они могут применяться в условиях с жарким климатом, температуры окружающей среды до +40 °С.

Отличительной особенностью модульной системы охлаждения является внешнее исполнение: установка не занимает площадь внутри помещения, имеет удобную площадку для обслуживания и позволяет производить сервис без привлечения дорогостоящих специалистов аналогичных систем охлаждения зарубежного производства.

Особенности решения:



  • При выходе на суммарную производительность и на заданный температурный режим двух холодильных установок, одна установка отключается по заданной температуре. При этом режиме происходит экономия потребления электроэнергия в два раза.
  • При неполной загруженности работы электротехнического оборудования и частотно-регулируемых приводов, холодильная установка будет работать одна. При этом режиме происходит экономия потребления электроэнергия в два раза.
  • При выходе из строя одной из холодильных машин, вторая работает в обычном режиме и поддерживает температуру в помещении до устранения поломки, что не позволяет выхода из строя электротехнического оборудования и приборов ПЧ от перегрева.
  • Модульная системы охлаждения внешнего исполнения не занимает площадь внутри блочно-модульного здания, имеет удобную площадку для обслуживания и позволяет производить сервис без привлечения дорогостоящих специалистов аналогичных систем охлаждения зарубежного производства.
