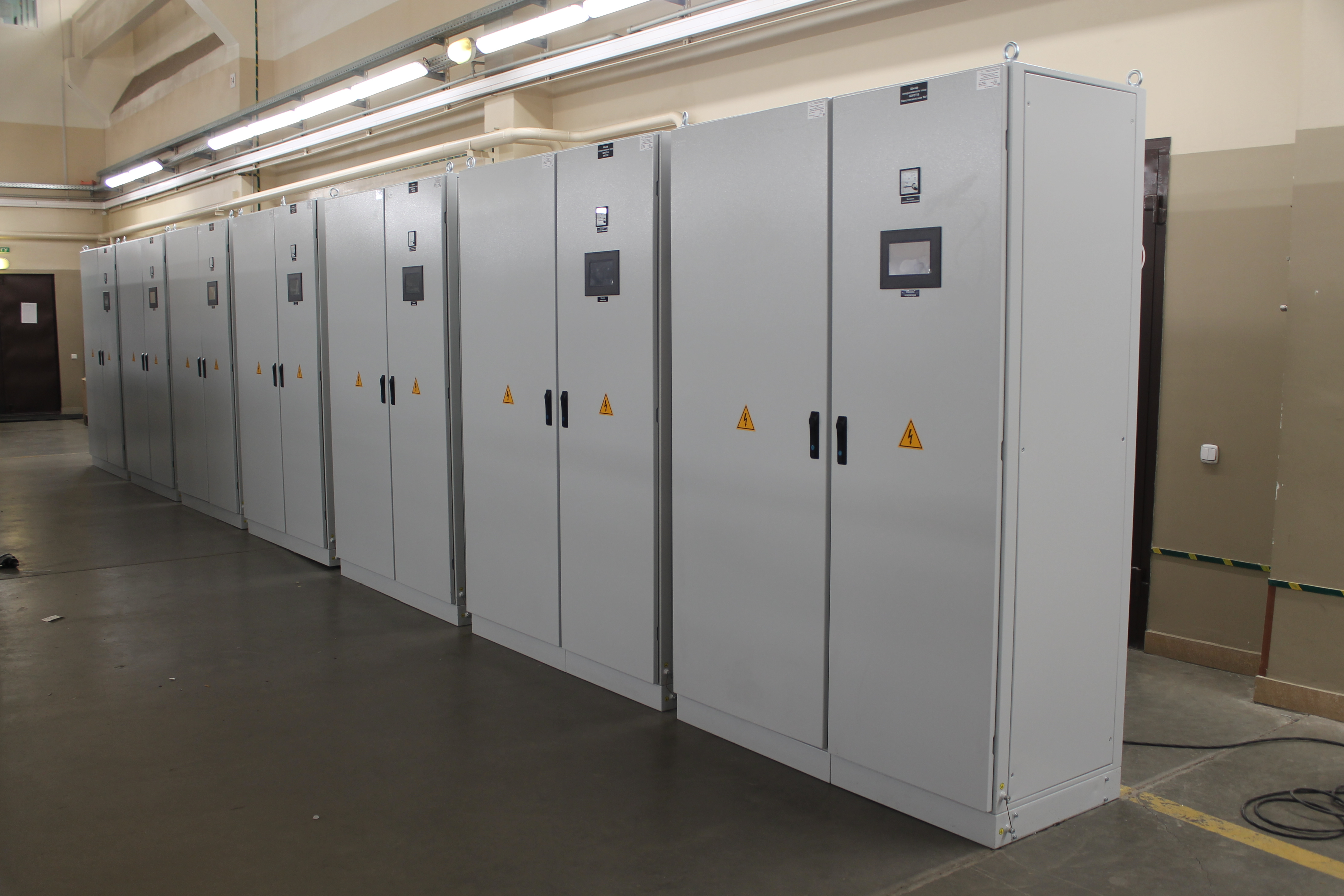

Шкаф управления оперативным током ШУОТ-SV

Описание

Шкаф управления оперативным током предназначен для обеспечения электроэнергией и защиты от перебоев электроснабжения оборудования, работающего на постоянном токе, в условиях возможных отключений питающей сети. После восстановления соединения с основным источником питания шкаф ШУОТ-SV обеспечивает автоматический заряд батарей с одновременным питанием потребителей.

Шкафы типа ШУОТ-SV Применяются в системах постоянного тока электростанций и распределительных подстанций объектов электроэнергетики, нефтегазовой, химической, горнодобывающей, металлургической и других отраслей промышленности.

ШУОТ обеспечивает выполнение следующих функций:

• прием электрической энергии от источников переменного тока;
• резервирование вводов и автоматическое переключение между ними;
• преобразование переменного тока в постоянный;
• распределение постоянного тока по потребителям;
• защита вводов и отходящих линий от токов перегрузки и коротких замыканий;
• непрерывный контроль сопротивления изоляции с автоматическим определением отходящей линии, на которой произошло повреждение или снижение сопротивления изоляции ниже допустимого значения;
• мониторинг и индикация состояния оборудования ШУОТ;
• индикация напряжения и тока нагрузки на ШПТ;
• сигнализация положения автоматических выключателей;

Номинальное выходное напряжение DC, В, 110-230



Номинальный выходной ток, А от 10 до 100 (с шагом 10А)
